『生产能力』:0.5-16t/h
『产品别名』:雷蒙磨粉机,立式雷蒙磨
『应用领域』:主要用于重晶石、方解石、钾长石、石灰石、滑石、白石、石膏等。莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产品
『产品概要』:雷蒙磨又称雷蒙磨粉机,它适用各种矿粉制备、煤粉制备、重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级的矿物磨粉。
产品介绍
雷蒙磨粉机又称雷蒙磨、雷蒙机,是代替球磨机加工矿石粉末的一种高效制粉磨粉机。产品具有系统性强、通筛率高、传动平稳、耐磨性高、维护方便等突出优势。普遍应用于矿山、建材、冶金、化工等领域矿产品物料的粉磨加工。 在应用上雷蒙磨粉机广泛主要用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、青石,石油焦,化工原料保温材料等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业280多种物料的高细制粉加工。
工作原理

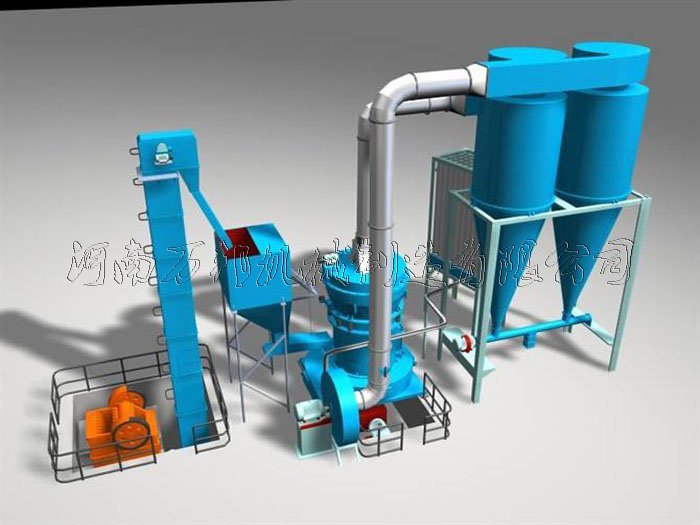

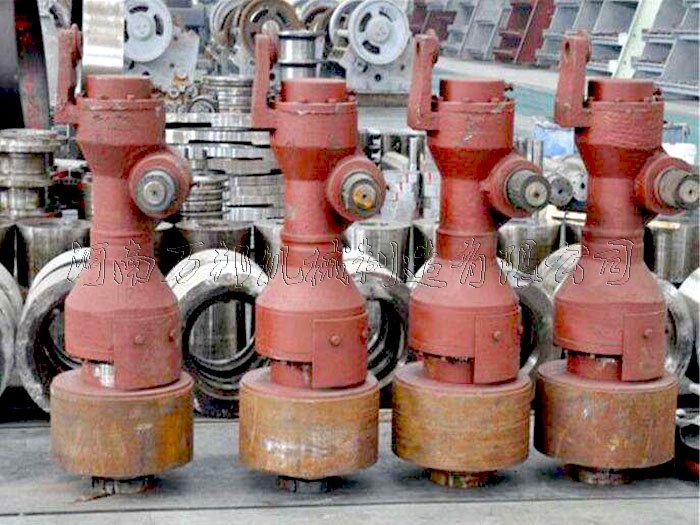

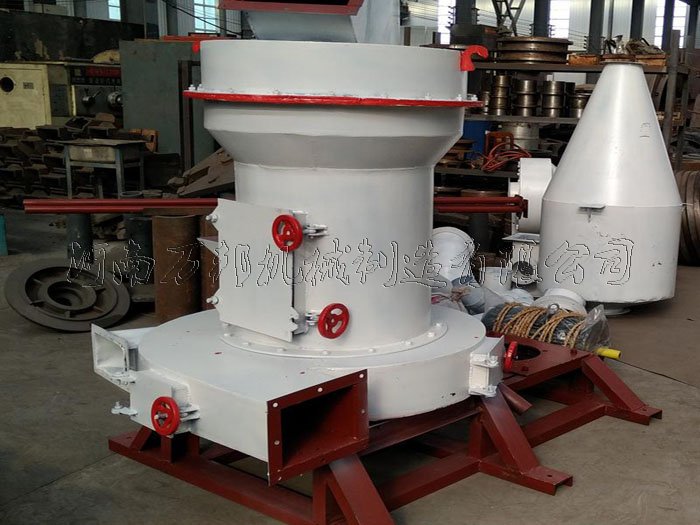

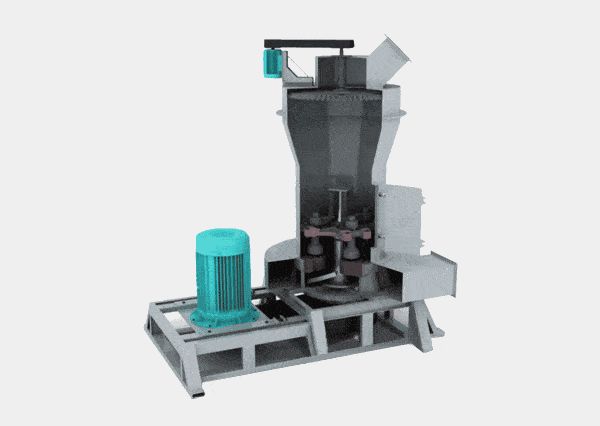

该机结构(附安装联接示意图)主要由主机、分析器、成品旋风分离器、微粉旋风分离器及风管组成。其中,主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。工作时,将需要粉碎的物料从主机罩壳侧面的进料斗加入机内,依靠悬挂在主机梅花架上的磨辊装置,绕着垂直轴线公转,同时本身自转,由于旋转时离尽力的作用,磨辊向外摆动,紧压于磨环,使铲刀铲起的物料送到磨辊与磨环之间,因磨辊的滚转面达到粉碎物料的目的。 风选过程:物料研磨后,风机将风吹入主机壳内,吹起粉末,经置于研磨室上方的分析器进行分选,细度过粗的物料又落入研磨室重磨,细度合乎规格的随风流入大旋风收集器,收集后经出粉管排除,即成为成品。风流由大旋风器上端的回风管回入风机,风路是循环的,并且在负压状态下求动,循环风路的,并且在负压状态下流动,循环风路的风量增加部分经风机与主机中间的废气管进入小旋风收集器,气流夹带微粉经过收集后,多余气流再进入布袋除尘器,被净化后排入大气。
技术参数
型号参数 | 4525 | 4119 |
进料粒度(mm) | ≤30 | ≤25 |
成品粒度(mm) | 0.044-0.173 | 0.044-0.173 |
不同物料细度班产(t) | 16-176 | 8-78 |
中心轴转速(r/min) | 82 | 105 |
磨环直径(mm) | 1770 | 1400 |
磨辊直径(mm) | 450 | 410 |
磨辊高度(mm) | 250 | 190 |
主机电机 | Y315M-4-132 | Y280S-4-75 |
风机电机 | Y315M-4-132 | Y280S-4-75 |
分析器电机 | YCT250-4A-18.5 | YCT200-4B-7.5 |
