圆锥破碎机

圆锥破碎机

『生产能力』:12-1000T/H

『产品别名』:圆锥破,液压圆锥破碎机,弹簧圆锥破碎机

『应用领域』:矿山、冶金、建材、化工、陶瓷等行业

『产品概要』:圆锥破碎机是一种先进的大功率、大破碎比、高生产率的破碎机,广泛应用于矿山、冶金、建材、化工、陶瓷等行业,可对玄武岩、安山岩、辉绿岩、鹅卵石、石英石、硅灰石、花岗岩、金矿石、铁矿石等中等以上硬度的物料进行中、细碎作业。尤其在产品粒形要求严格、成品率要求较高、自动化程度高的破碎生产线中被优先选用。

销售热线15617985511
  • 产品介绍
  • 工作原理
  • 应用范围
  • 视频原理
  • 技术参数
    1. 产品介绍
    圆锥破碎机是一种用于岩石细破碎或超细破碎加工的设备,该机是万邦机械根据市场需要借鉴国内外优质产品研发的一种高效破碎设备,可用于直径≤500mm的各类玄武岩、安山岩、辉绿岩、鹅卵石、石英石、硅灰石、花岗岩、金矿石、铁矿石等中等以上硬度的物料进行中、细碎作业。在产品类型上万邦机械可提供单缸液压圆锥破碎机、多缸液压圆锥破碎机、弹簧圆锥破碎机等机型,该类设备在应用上被广泛用于冶金、建筑、水电、建筑石料破碎、固体废弃物处理。

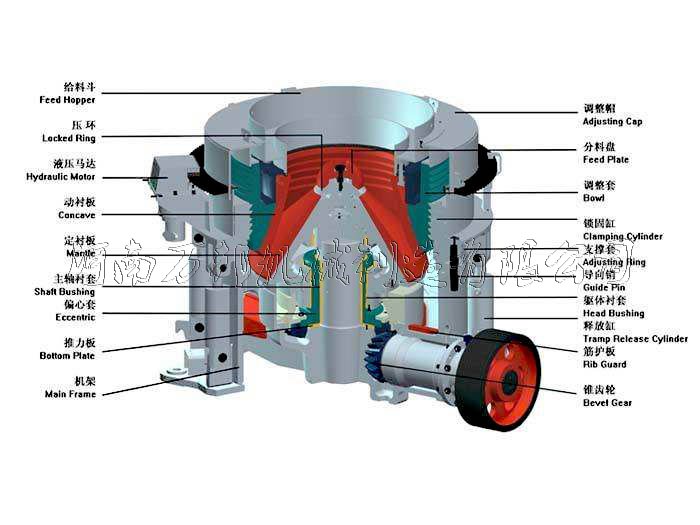

    多缸圆锥破碎机
      工作原理
    工作时,由电机驱动齿盘皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成物料的破碎和排料。

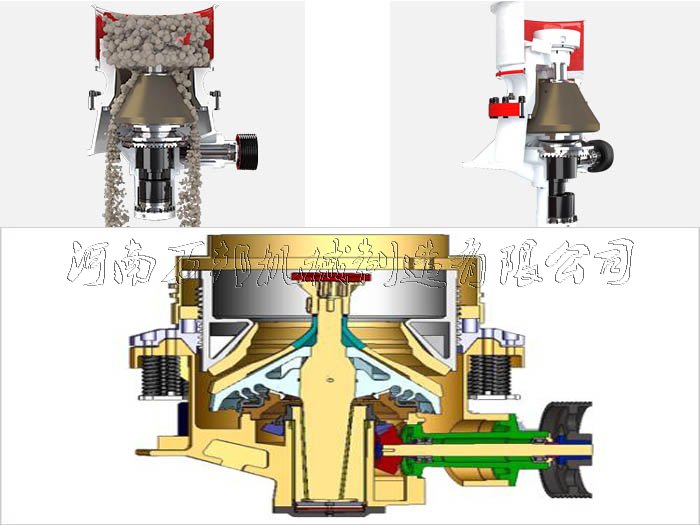

    圆锥破原理圆锥破碎机原理
      技术参数
    型号 腔型 进料尺寸(mm) 最小排料口尺寸(mm) 功率(kw) 处理能力(Capacity )
    HST100 S1超粗
    ≤240
    ≥22 ≤90 85-170
    S2中粗 ≤200 ≥19 70-130
    H1细 ≤135 ≥10 46-130
    H2中细 ≤65 ≥8 35-80
    H3超细 ≤38 ≥4 27-60
    HST160 S1超粗 ≤360 ≥25 ≤160 120-345
    S2中粗 ≤300 ≥22 105-305
    S3粗 ≤235 ≥19 90-275
    H1细 ≤185 ≥13 66-210
    H2中细 ≤90 ≥10 65-165
    H3超细 ≤50 ≥6 48-105
    HST250 S1超粗 ≤450 ≥35 ≤250 255-605
    S2中粗 ≤400 ≥29 215-515
    S3粗 ≤300 ≥25 190-490
    H1细 ≤215 ≥16 110-395
    H2中细 ≤110 ≥13 115-340
    H3超细 ≤70 ≥8 90-255
    HST315 S1超粗 ≤560 ≥41 ≤315 335-1050
    S2中粗 ≤500 ≥38 305-895
    H1细 ≤275 ≥16 170-665
    H2中细 ≤135 ≥16 190-505
    H3超细 ≤65 ≥13 205-320
