无轴筛砂机

无轴筛砂机

『生产能力』:5-300m³/h

『产品别名』:无轴滚筒筛,无轴滚动筛,圆筒筛,转筒筛

『应用领域』:矿山、煤炭、电力、建筑、化工等领域对干、湿物料的分级、脱泥

『产品概要』:无轴滚筒筛是一种滚筒式筛分设备,该机被广泛用于冶金,建材,化工,粮食,医药,化肥等多个行业的干式粉料或颗粒状物料的筛分,也可以用于颗粒状湿式物料的筛分,万邦机械无轴滚筒筛分为单层筛分机、双层筛分机、三层筛分机和多层定制筛分设备,该机在应用上主要配套于砂石生产线、选煤生产线、选矿生产线中用于土石分类或用于石料破碎分级。

销售热线15617985511
  • 产品介绍
  • 工作原理
  • 应用范围
  • 视频原理
  • 技术参数
    1. 产品介绍
      无轴滚筒筛是河南万邦机械制造有限公司用于资源再生及矿山配套分选设备,该机可用于分选金属、塑料、木材、石料的高效设备,被广泛应用于矿山、建材、交通、能源、化工、资源再生垃圾处理等行业中的产品分级及杂质筛分处理。在产品分级设计上河南万邦机械提供多段无轴滚筒筛和多层无轴滚筒筛适用于不同物料的分级、分段筛分实现物料的提纯和除杂加工。

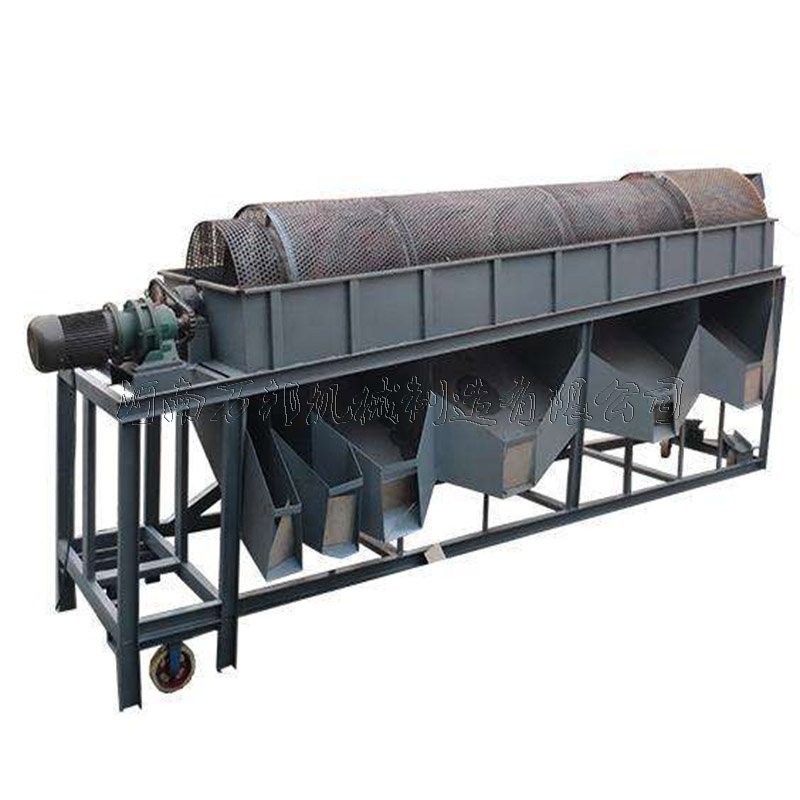

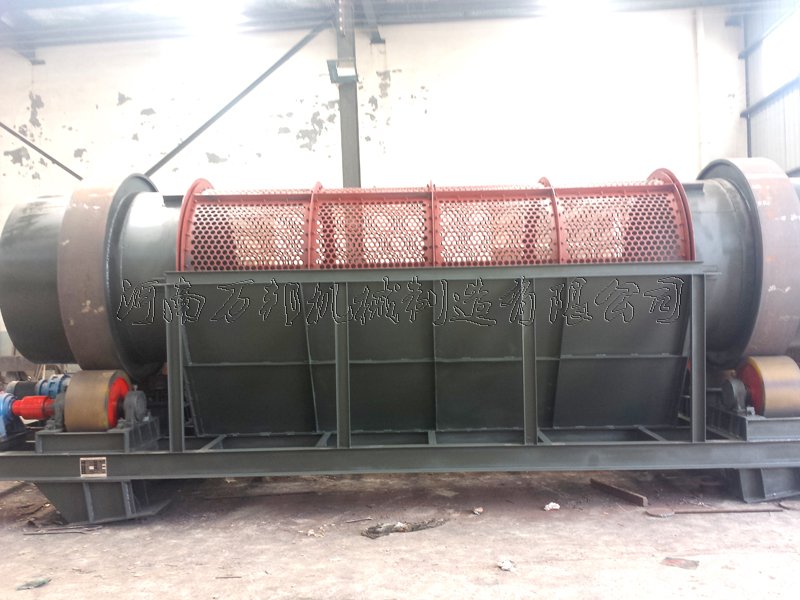

    无轴滚筒筛无轴圆筒筛

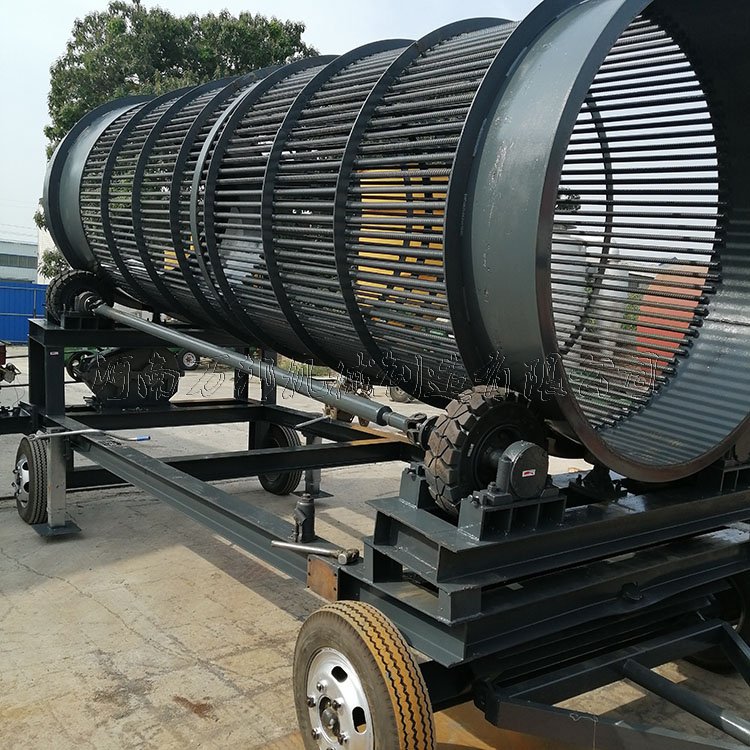

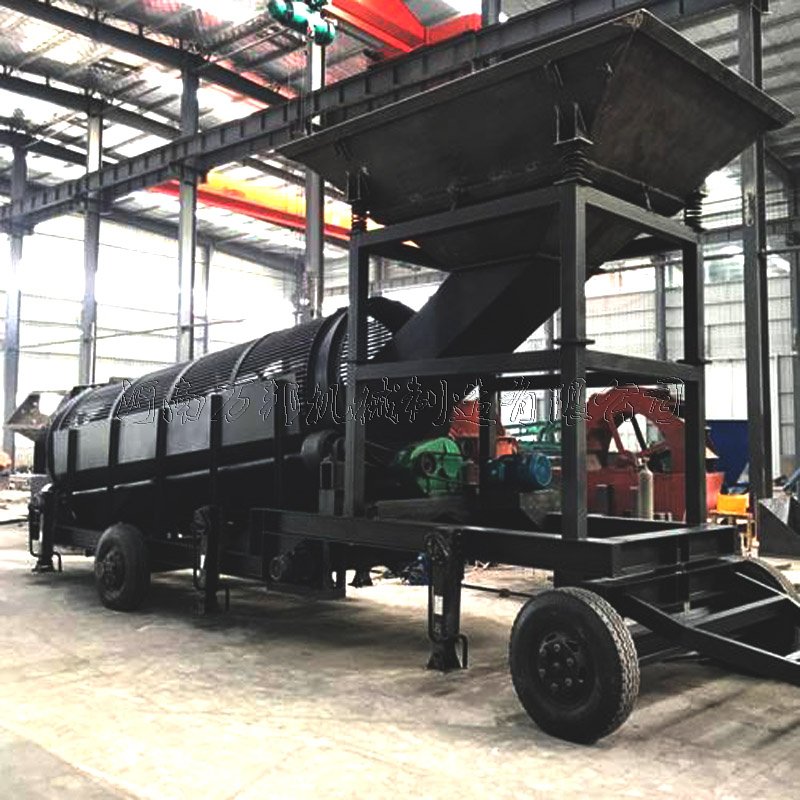

    移动式无轴滚筒筛移动式无轴滚筒筛

      工作原理
       无轴滚筒筛分机是以倾斜的方式安装在机架上的,电动机或柴油机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。在无轴滚筒筛分选方式上河南万邦机械提供多层滚筒筛或多段滚筒筛用于实现物料的分选分级作业。

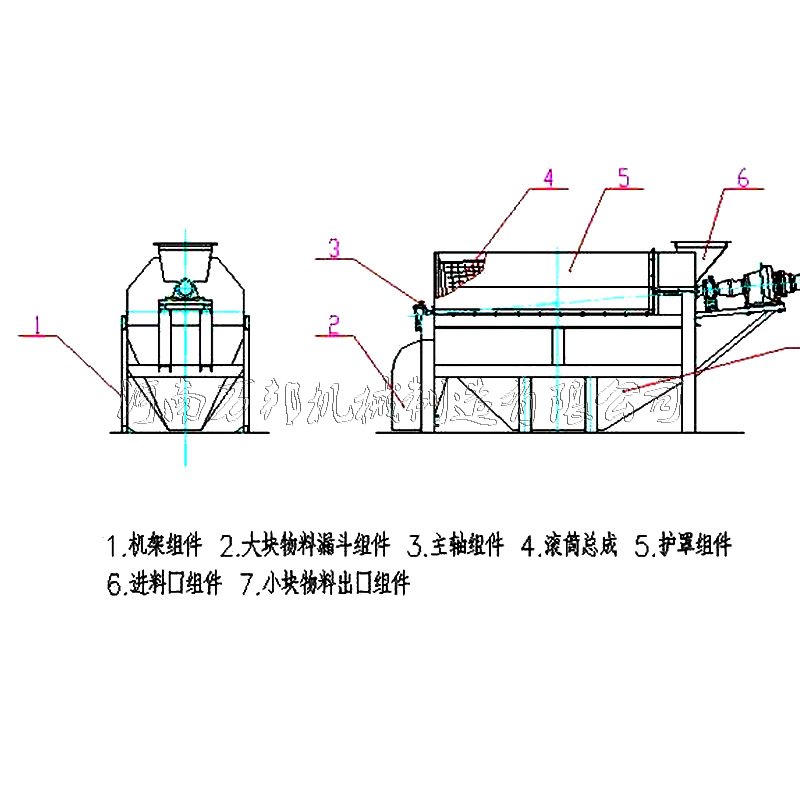

    无轴滚筒筛原理无轴滚筒筛原理
      技术参数
    滚筒筛型号 滚筒筛规格(m) 简体转速(转/分) 筛孔尺寸(mm)

    进料粒度(mm)

    产量(m³/h) 电机功率(kw)
    筛孔(2mm) 筛孔(20mm)
    WBGT820 Φ0.8×2 32 1-20 网孔尺寸×2.5 8 30 3
    WBGT830 Φ0.8×3 32 1-20 网孔尺寸×2.5 10 50 3
    WBGT1030 Φ1×3 25 1-20 网孔尺寸×2.5 12 60 4
    WBGT1040 Φ1×4 25 1-20 网孔尺寸×2.5 15 80 4
    WBGT1230 Φ1.2×3 20 1-20 网孔尺寸×2.5 16 100 5.5
    WBGT1240 Φ1.2×4 20 1-20 网孔尺寸×2.5 18 120 5.5
    WBGT1250 Φ1.2×5 20 1-20 网孔尺寸×2.5 20 140 5.5
    WBGT1530 Φ1.5×3 17 1-20 网孔尺寸×2.5 20 120 5.5
    WBGT1540 Φ1.5×4 17 1-20 网孔尺寸×2.5 22 150 7.5
    WBGT1550 Φ1.5×5 17 1-20 网孔尺寸×2.5 25 180 11
    注:以上参数仅供参数,由于产品技术更新产生的技术参数变动恕不另行通知,以实物为准。如需定做可咨询:15617985511
