冲击式制砂机

冲击式制砂机

『生产能力』:30-520t/h

『产品别名』:冲击式制砂机,冲击式破碎机

『应用领域』:高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站、砂石料场等。

『产品概要』:制砂机又称冲击式破碎机,是我公司引进美国巴马克公司“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发的新一代碎石设备,本系列制砂机适用于软或中硬和极硬物料的破碎、整形,广泛应用于各种矿石、岩石、水泥、耐火材料、铝凡土、金刚砂、玻璃原料、基建石料、各类矿渣等物料的处理,尤其是对河卵石、鹅卵石、石灰石、石英石、花岗岩等物料的处理效果特别好。

销售热线15617985511
  • 产品介绍
  • 工作原理
  • 应用范围
  • 视频原理
  • 技术参数
    1. 产品介绍
    新型制砂机是我公司研发生产的一种冲击式破碎设备,该机适用于硬度不高于320Pa的软或中硬和极硬矿石物料的破碎,制砂机广泛运用于大的、冶炼、建材、公路、铁路、水利和化学工业等众多部门。被用于对各种矿石、岩石、水泥、耐火材料、铝凡土、金刚砂、玻璃原料、基建石料、各类矿渣等物料的处理,尤其是对河卵石、鹅卵石、石灰石、石英石、花岗岩等物料的处理效果特别好,产量和功效都广受用户好评!由制砂机生产机制砂粒型优美、级配合理,对建筑用砂、筑路用砂石极为适宜。

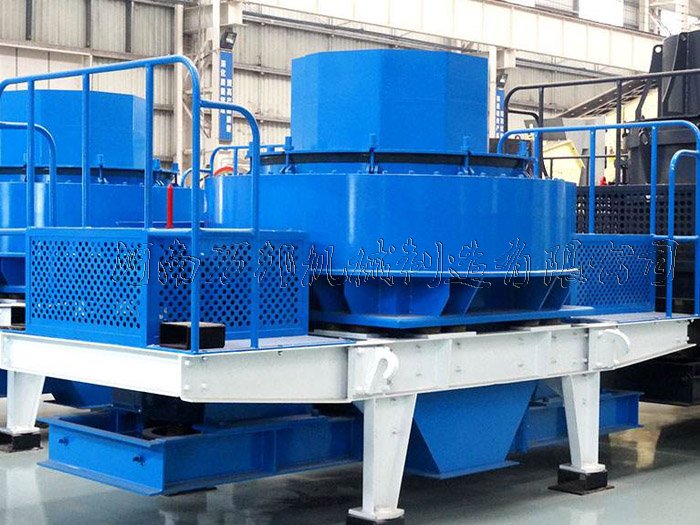

    冲击式制砂机 制砂机
      工作原理
    制砂机运用先进的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。
    物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
    中心进料伴随环形瀑落进料:物料落入进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

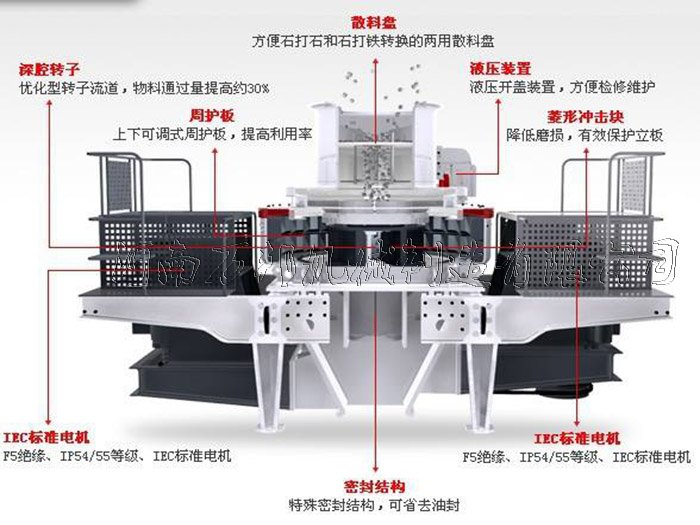

    制砂机原理制砂机结构
      技术参数
    型号 VSI-7611 VSI-8518 VSI-9526 VSI-1140
    处理量
    (t/h)
    瀑落与中心进料 120-180 200-260 300-380 450-520
    全中心进料 60-90 100-130 150-190 225-260
    最大入料尺寸
    (mm)
    软料 35 40 45 50
    硬料 30 35 40 45
    转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310
    双电机功率(kw) 4P   110 4P   180 4P   264 4P   400
    外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5000×2700×3300
    总重量(t) 11.8 14.5 17.8 25.6
    电源 380V 50HZ
    润滑站 双油泵电机功率 2×0.31Kw
    安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
    外形尺寸
    (长×宽×高)(mm)
    820×520×1270
    油箱加热器功率 2KW
