颚式破碎机

颚式破碎机

『生产能力』:1-150t/h

『产品别名』:颚式破碎机,矿石破碎机,鄂破

『应用领域』:河卵石、花岗岩、玄武岩、石英石、石灰石、鹅卵石、辉绿岩等各种矿石。

『产品概要』:鄂式破碎机主要用于抗压强度不超过320MPa的各种物料的中碎、粗碎作业,是最常用的破碎设备之一,采用高强度锰钢、一次成型铸造,在达到破碎比大、产量高、产品粒度均匀等理想破碎效果的同时,具有耐磨、抗压、寿命长等明显优势。

销售热线15617985511
  • 产品介绍
  • 工作原理
  • 应用范围
  • 视频原理
  • 技术参数
    1. 产品介绍
    颚式破碎机俗称颚破,又名老虎口。由动颚和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机,该机广泛适用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业,可用于处理抗压强度不超过320Mpa的各种矿石和岩石的粗碎或中碎作业。河南万邦机械制造有限公司颚式破碎机系列产品分为粗破中破、细破三种。可用于对石英石、青石、河卵石、鹅卵石、石灰石、铁矿石等石料进行粗碎加工。

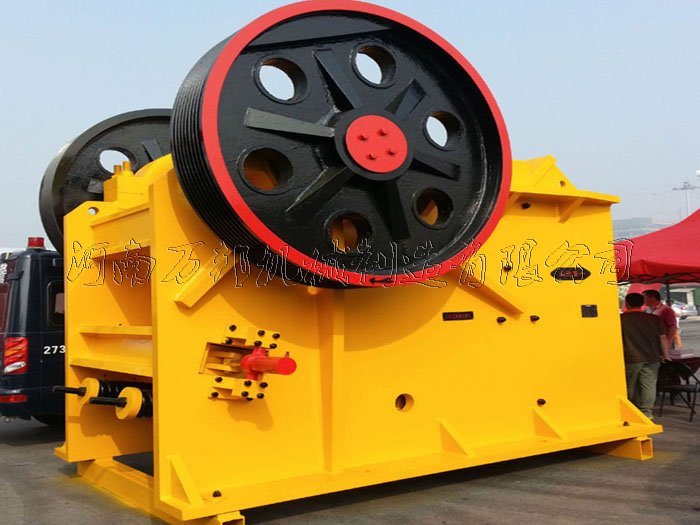

    颚式破碎机鄂破
      工作原理
      鄂式破碎机结构主要由机体、偏心轴、连杆、定鄂板、动鄂板、调节机构、手轮、横杆等组成。机体由铸铁制成,上部有支承偏心轴的孔,前壁装有固定鄂板,反壁装有调节螺杆等装置,两侧均装有衬板。偏心轴两侧的圆锥滚子轴承支撑于机体上,两端安装皮带轮及飞轮,中间的两圆锥滚子轴承与连杆连接。连杆是由球墨铸铁制成,上面装有活动颚板,下面的凹槽作调节机构的支撑点。鄂式破碎机工作时,电动机通过皮带轮带动偏心轴旋转,使动鄂周期地靠近、离开定鄂,从而对物料有挤压、搓、碾等多重破碎,使物料由大变小,逐渐下落,直至从排料口排出。

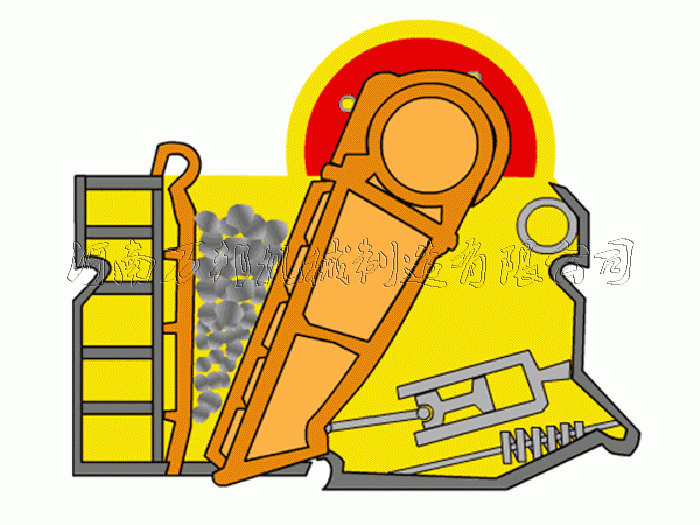

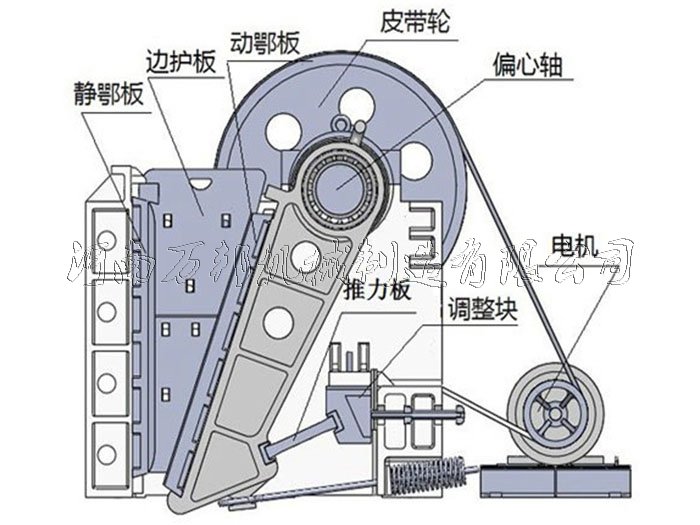

    颚式破碎机原理颚式破碎机结构
      技术参数
    型号 给料口尺寸
    (mm)
    最大进
    料粒度
    (mm)
    排料口调
    整范围
    (mm)
    处理能力
    (t/h)
    偏心轴转速
    (r/min)
    电动机功率
    (kw)
    总重量
    (t)
    外形尺寸
    (长×宽×高)
    (mm)
    PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
    PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
    PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
    PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
    PE-400×600 400×600 340 40-100 16-64 275 6P   30 7 1730×1730×1630
    PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
    PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
    PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
    PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
    PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
    PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
    PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
    PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
    PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
    PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
    PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
    PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
    PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
    PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
    PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
    PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
    PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
