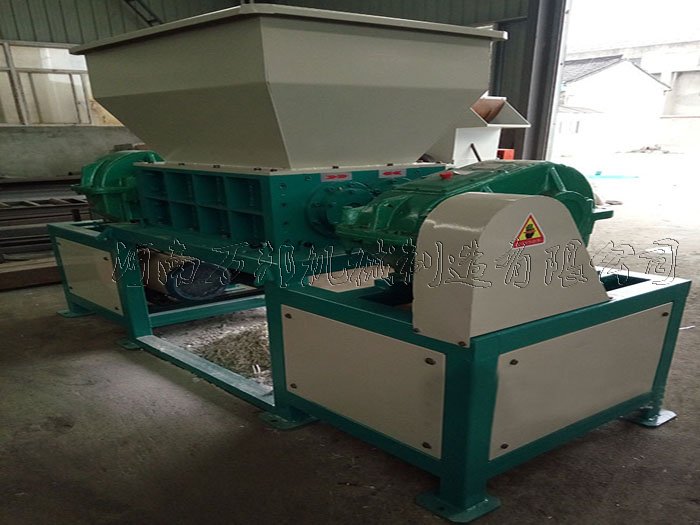

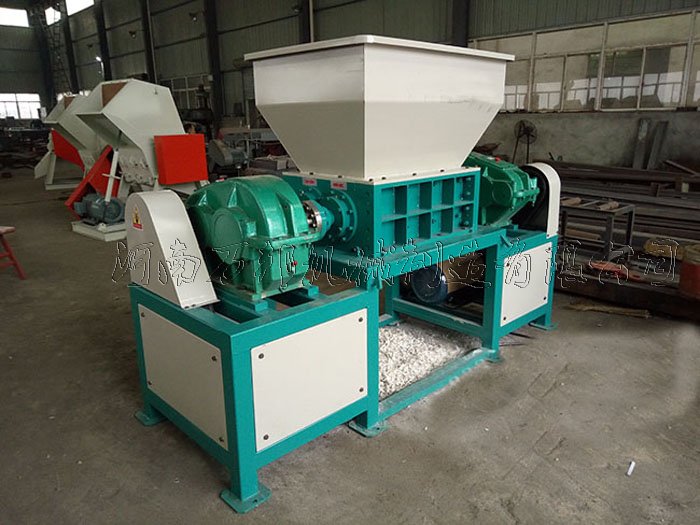

木材撕碎机

木材撕碎机

『生产能力』:0.5-100t/h

『产品别名』:木材粗碎机、原木粉碎机、模板粉碎机

『应用领域』: 广泛应用于木材、木材边角料、木托盘、实木、树枝、废弃家具等物料的破碎加工。

『产品概要』:木材撕碎机又名剪切式撕碎机,通过剪切、撕裂和挤压达到减小物料尺寸。我公司生产的木材系列撕碎机是经过多年研究与实践,并根据国内实际情况进行改进研发,推出技术成熟和设计先进的木材撕碎机系列,为我国的废物回收利用前期的破碎,减容处理提供质量可靠的设备。

销售热线15617985511
  • 产品介绍
  • 工作原理
  • 应用范围
  • 视频原理
  • 技术参数
    1. 产品介绍
    木材撕碎机是对大型木材进行深加工而开发的一种木材粗碎设备,该机是解决了现有木材粉碎机对疑难物料破碎过程中的不足而生产的一种适应性较好的设备,木材撕碎机在设备品种上分为单轴木材撕碎机(等同于塑料撕碎机)和双轴木材撕碎机,该机在应用中不但可对大型木材进行破碎加工在经过更换刀片后也可用于对塑料包装桶、橡胶轮胎、筐料、大卷薄膜、大捆农膜地膜大棚膜、大捆打包塑料薄膜、大捆打包吨包袋编织袋、卷膜、纸张、纤维、等。物料进行破碎加工,并且该机具有产量大、低能耗、低噪音、低粉尘的特点。

      结构原理
    木材撕碎机在设备运行原理上是以低转速大扭矩的作用下通过安装于木材撕碎机主轴上的刀片将木材进行粗碎加工的,结构组成上主要由以下部分组成: 木材撕碎机在结构组成上主要由以下部分组成:
    1.主体
    设备主要机体采用优质钢板焊接消除应力处理/整体机加工,确保设备在长时间重负荷中稳定性。

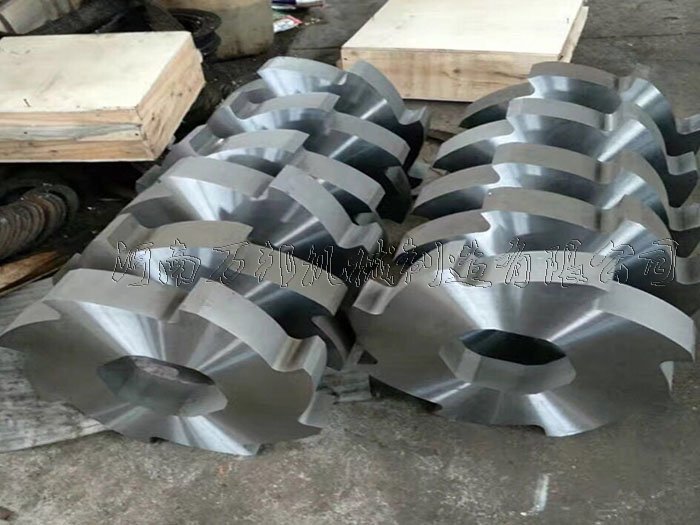

    2.动刀/定刀
    动刀材料采用专用特殊合金工具钢锻打毛坯,精密机加工、多次热处理和低温冷冻热处理技术而成,整体韧性硬度一致能重复修复使用,确保在切削性能和使用寿命。定刀采用专利挂钩式安装,优化刀具更换功能,使刀具维护更换更加高效。
    3.轴承/密封
    轴承座采用专利的拼合便拆式,能快速拆下动刀、定刀、轴承等部件,易于维护和更换刀具,特有的密封结构有效阻隔破碎物和油脂的接触,处理液态物料也能保护轴承和齿轮等。
    4.刀轴
    采用高强度重载专用钢材加工精制,更合理地配合刀具为切削提供有力的动力。
    5.减速机
    减速机作为设备重要载荷转换输出的装置,在撕碎机整体中的地位不可忽视,好的减速机的额定载荷下输出扭矩较高,动力损失下。
    6.电动机及电路控制机构
    电动机采用三相纯铜电机可有效的延长设备过载时间从而保障电机不被烧坏,其次在电路控制机构上双轴撕碎机采用西门子plc可编程控制器进行设备精准控制,如需加工特殊物料该控制系统还看兼容伺服电机驱动器对电机转速及步距做出精确调节。

      技术参数
    型号

    功率(kw)

    转速(r/min)

    产量(t)

    刀盘数

    刀盘直径(mm)

    减速机

    长宽高(m)

    WB400SQ
    4-11*2
    12-25
    0.5-1

    依据刀盘厚度Y=L/T

        Y 刀盘数量

        L 型号

        T刀盘厚度

    φ200
    250*2
    1.8*1.5*1.6
    WB600SQ
    4-15*2
    10-24
    2-3
    φ200
    350*2
    2.6*2*1.9
    WB800SQ
    4-22*2
    10-24
    3-4
    φ360
    500*2
    2.8*2*1.9
    WB1000SQ
    6-30*2
    8-22
    4-5
    φ400
    600*2
    3*2*1.9
    WB1200SQ
    6-37*2
    8-22
    6-10
    φ450
    650*2
    3.4*2.2*2.2
    WB1400SQ
    6-45*2
    8-24
    8-12
    φ520
    750*2
    4*3*2.4
    WB1600SQ
    6-55*2
    8-24
    10-18
    φ560
    750*2
    5*3*2.4
    WB1900SQ
    6-75*2
    6-20
    14-22
    φ650
    800*2
    6*3.5*2.5
    WB2200SQ
    6-110*2
    6-20
    18-26
    φ750
    850*2
    7.5*4*4.5
