钢丝撕碎机

钢丝撕碎机

『生产能力』:0.5-20t/h

『产品别名』:钢丝粉碎机,铁丝粉碎机,钢丝绳粉碎机

『应用领域』:钢丝拉丝单位及废旧钢丝绳回收单位

『产品概要』:钢丝撕碎机又名钢丝粉碎机,该机采用双轴剪切破碎原理可实现各类铁丝、钢丝绳的破碎,该机避免了传统粉碎机在破碎过程中出现的易缠绕问题,最大限度的保证了设备安全稳定运行。

销售热线15617985511
  • 产品介绍
  • 工作原理
  • 应用范围
  • 视频原理
  • 技术参数
    1. 产品介绍
    钢丝撕碎机在设备名称上叫做双轴撕碎机,在产品应用上该机可用于粉碎各类铁丝、钢丝、废旧线缆、吊装带、牵引绳、尼龙吊绳、缆绳、棉绳丝绳、辫子料、绞绳、钢缆、废弃光缆等物料,通过该机粉碎后的物料为段状颗粒,在设备结构的要求生产的钢丝绳专业撕碎机具有扭矩大、剪切断口平整、不缠绕、效率高的优点。

      结构组成

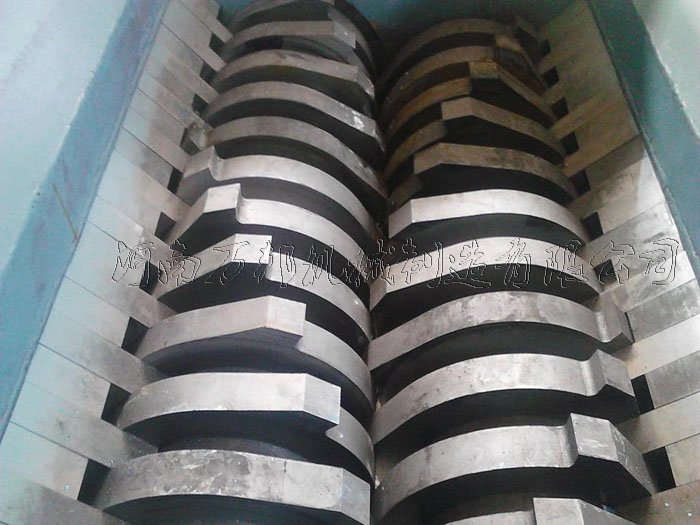

    1、撕碎机专用动定刀片
    撕碎机刀片分为定刀和动刀,定刀通过内部六边形卡位孔固定于撕碎机主轴上对物料进行破碎加工。
    2、撕碎机主轴
    正六边形界面轴,通过轴承和联轴器与减速机链接。
    3、撕碎机机箱
    主要为轴承的安装及主轴的固定提供支撑,同时为四轴或双轴的联动破碎提供较为封闭的空间。
    4、撕碎机轴承
    通过内部承压圆柱减少主轴转动过程中的摩擦力,从而减少扭矩损耗。
    5、减速机
    通过减速机调整电机输出转速,同时减少主轴冲击带来的电机损坏,增大主轴扭矩。
    6、支撑架、主机体、电机、料斗、配电柜、电磁换向阀、等控制和其它附件。

      技术参数
    型号

    功率(kw)

    转速(r/min)

    产量(t)

    刀盘数

    刀盘直径(mm)

    减速机

    长宽高(m)

    WB400SQ
    4-11*2
    12-25
    0.5-1

    依据刀盘厚度Y=L/T

        Y 刀盘数量

        L 型号

        T刀盘厚度

    φ200
    250*2
    1.8*1.5*1.6
    WB600SQ
    4-15*2
    10-24
    2-3
    φ200
    350*2
    2.6*2*1.9
    WB800SQ
    4-22*2
    10-24
    3-4
    φ360
    500*2
    2.8*2*1.9
    WB1000SQ
    6-30*2
    8-22
    4-5
    φ400
    600*2
    3*2*1.9
    WB1200SQ
    6-37*2
    8-22
    6-10
    φ450
    650*2
    3.4*2.2*2.2
    WB1400SQ
    6-45*2
    8-24
    8-12
    φ520
    750*2
    4*3*2.4
    WB1600SQ
    6-55*2
    8-24
    10-18
    φ560
    750*2
    5*3*2.4
    WB1900SQ
    6-75*2
    6-20
    14-22
    φ650
    800*2
    6*3.5*2.5
    WB2200SQ
    6-110*2
    6-20
    18-26
    φ750
    850*2
    7.5*4*4.5
