立式板锤制砂机

立式板锤制砂机

『生产能力』:15-280T/H

『产品别名』:立轴制砂机,数控制砂机,板锤制砂机

『应用领域』:建筑用砂加工

『产品概要』:立式板锤制砂机是河南万邦机械生产制造的一款新型立轴打砂设备,该机采用无筛立式设计通过变频控制柜可实现制砂设备转速控制从而调整出料粒度适用于多种矿石破碎,在机制建筑用砂、石料加工行业中应用广泛,也被用于水泥、耐火材料、铝矾土熟料、金刚砂、玻璃等行业中用于原材料破碎。

销售热线15617985511
  • 产品介绍
  • 工作原理
  • 应用范围
  • 视频原理
  • 技术参数
    1. 产品介绍

    立式板锤制砂机又叫做立轴数控制砂机、立轴破碎机,该机是万邦机械结合国内外细碎技术进行优化设计而成的新产品,其性能已达国内先进水平,被用于建筑机制砂加工行业中具有突出优势,其主要表现为通过变频控制柜对立轴转速进行无间断无级变速实现对出料粒度的大区间控制实现多区域机制砂加工要求,该机在应用上具有粉末少、整形效果好的优势。在应用上除了用于机制砂加工行业外立式板锤破碎机还可用于对石灰石、白云石、焦宝石、蛇纹石、高炉渣、煤矸石、磷矿石等中等硬度物料的细碎作业,广泛应用于选矿、煤炭、建材、化工、耐火材料、冶金、水泥、玻璃、陶瓷、电力等行业。万邦立式数控破碎机分为立式板锤破碎机、立轴锤头破碎机可供不同需求用户选择。

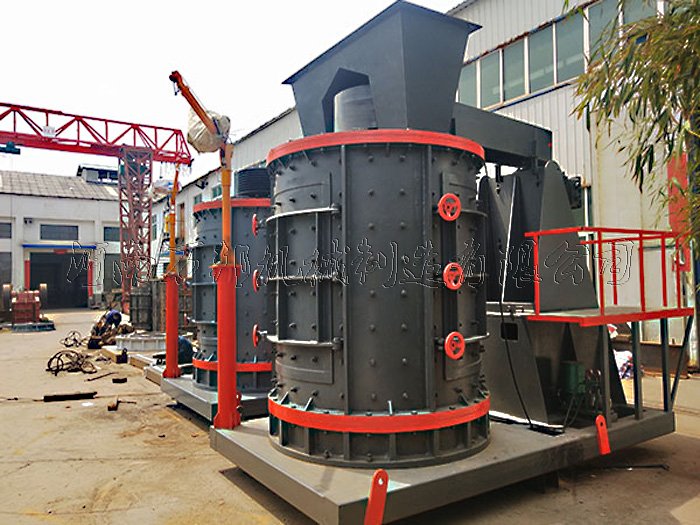

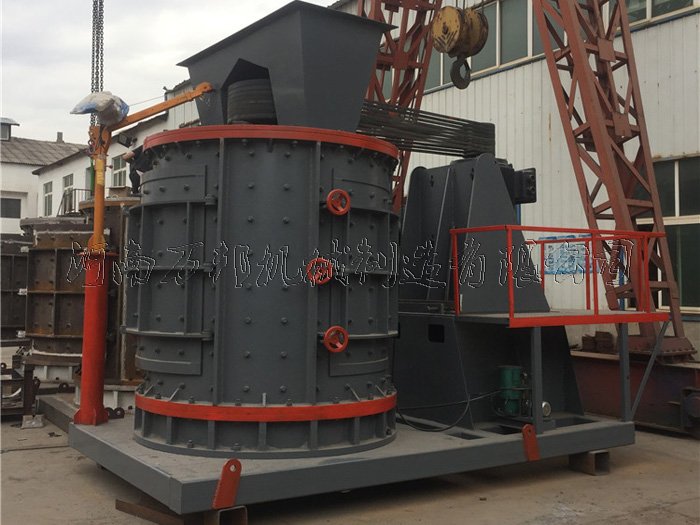

    立轴数控制砂机立式制砂机

    1. 应用范围

    数控立式破碎机为一种可调速高效率立轴板锤破碎设备,被广泛应用于矿山、冶金、耐材、水泥、煤炭、玻璃、陶瓷、电力等行业中用于对鹅卵石、建筑垃圾、河卵石、石英砂、花岗岩、玄武岩、铁矿石、石灰石、白云石、焦宝石、蛇纹石、高炉渣、煤矸石、磷矿石、页岩、风化岩等多种矿物石料的细碎加工可实现0-8mm破碎物料粒度的任意调节。
    应用范围

    1. 结构原理

    物料由机器上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎,物料在互相撞击后,又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎,从下部直通排出,形成闭路多次循环,由筛分设备控制达到所要求的成品粒度。

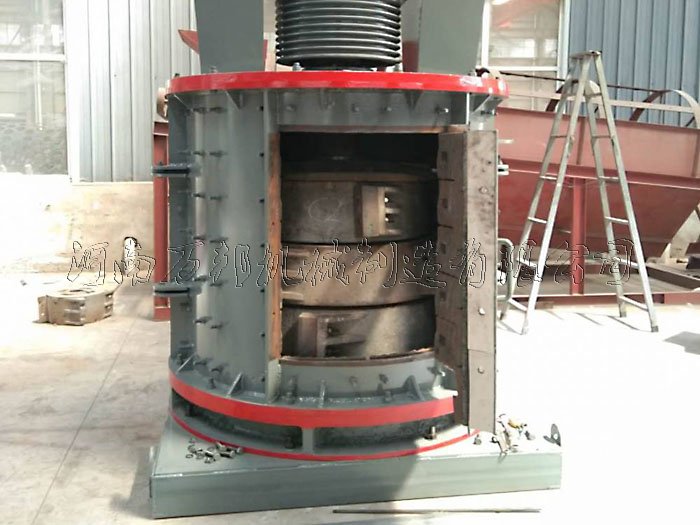

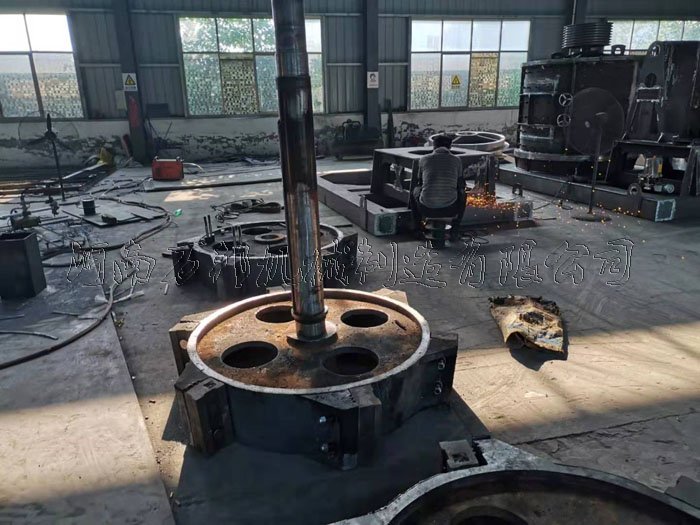

    立轴破原理立轴破内部结构

    1. 技术参数

    型号 筒体直径(mm) 生产率(t/h) 给料粒度 (mm) 出料粒度 (mm) 主轴转速(r/min) 电机功率(kw) 外形尺寸 (mm) 重量(Kg)
    PFL-800 800 10-20<100<3-5 60-90% 934 30-45 2500&times;1100&times;1400 4300
    PFL-1000 1000 20-40<120<3-5 60-90% 769 55 3100&times;1750&times;1640 6200
    PFL-1250 1250 40-70<150<3-5 60-90% 530 90 3600&times;1700&times;1600 8500
    PFL-1500 1500 70-100<180<3-5 60-90% 495 110-132 3880&times;2150&times;2115 13700
    PFL-1750 1750 90-180<200<3-5 60-90% 424 160-200 4310&times;2157&times;2150 20200
    PFL-2000 2000 150-200<220<3-5 60-90% 370 185-250 4593&times;2157&times;2200 24500
