单轴撕碎机

单轴撕碎机

『生产能力』:0.5-30t/h

『产品别名』:单轴撕碎机,单轴撕裂机

『应用领域』:可用于塑料注塑机头料、塑料管材、塑料板、塑料框、塑料薄膜、原木、废旧家具等

『产品概要』:单轴撕碎机可作为注塑机厂家的机边破碎机或废旧物料回收配套设备的前道破碎设备进行使用,也可对段装原木进行加工破碎,该设备具有低转速高扭矩的特点,极易适合对较难破碎的胶块或其它难破碎的物料进行破碎加工。

销售热线15617985511
  • 产品介绍
  • 工作原理
  • 应用范围
  • 视频原理
  • 技术参数
    1. 产品介绍

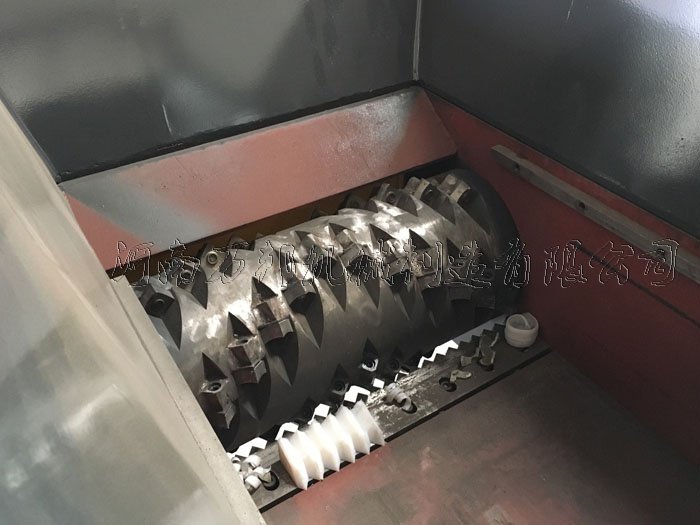

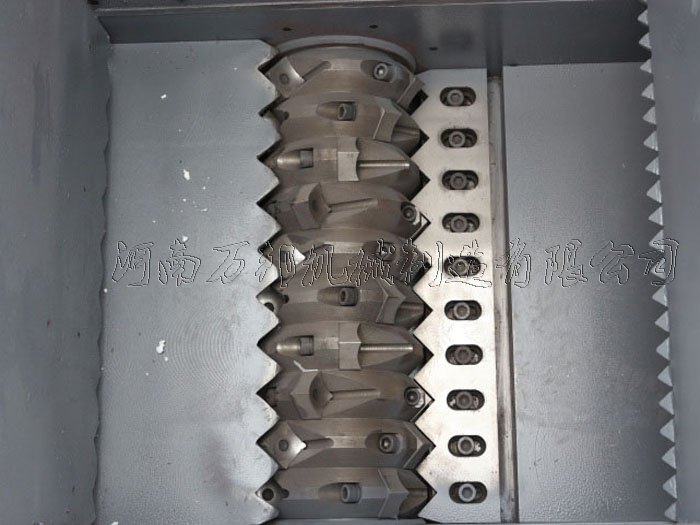

    单轴撕碎机主要用于对各种塑料注塑机头料、塑料管材、塑料板、塑料框、塑料薄膜、原木、废旧家具等物料进行破碎加工,在设备工作过程中物料通过压料板靠近动刀,在刀棍上镶嵌的合金刀片对物料进行反复切割从而将大块物料进行破碎,经过切割后的物料再通过定刀与动刀的相互剪切从而达到破碎要求,经过破碎后的物料再通过设备底部筛网进行过滤,从而完成整个单轴撕碎机破碎加工过程。


    1. 工作原理

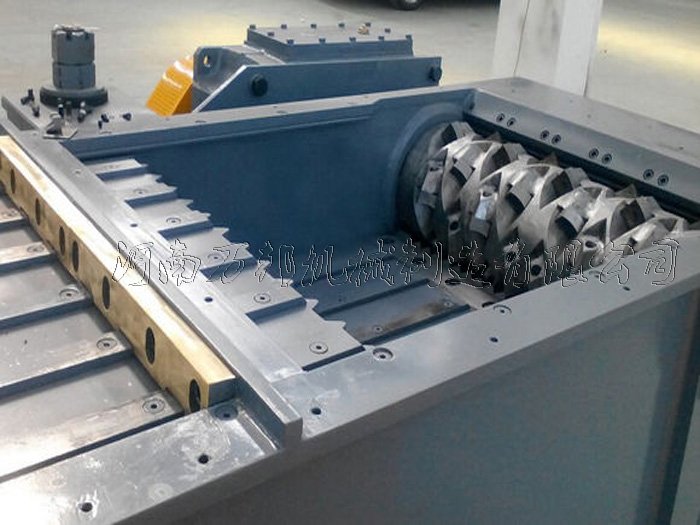

    单轴撕碎机在原理上采用单条转子对物料进行加工破碎的设备,其运转原理以电机驱动方式带动减速机进行回转,经减速机二次变速后的动力通过联轴器输入主轴内带动主轴进行回转,在物料通过入料口进入机腔后,在前置压料装置的带动下推动物料向主轴端运动,在物料靠近主轴后在主轴和液压进料器的共同作用下将物料卡死,该区间通过调节流量阀对进料破碎速度进行控制,当主推进板到达限位感应开关安全位置时,通过液压阀的换向推料板退回初始位置将下个物料进行循环破碎。

    1. 技术参数

    型号

    功率(kw)

    转速(r/min)

    产量(t)

    刀盘数

    刀盘直径(mm)

    减速机

    长宽高(m)

    WB400SQ

    4-11*2

    12-25

    0.5-1

    依据刀盘厚度Y=L/T

        Y 刀盘数量

        L 型号

        T刀盘厚度

    φ200

    250*2

    1.8*1.5*1.6

    WB600SQ

    4-15*2

    10-24

    2-3

    φ200

    350*2

    2.6*2*1.9

    WB800SQ

    4-22*2

    10-24

    3-4

    φ360

    500*2

    2.8*2*1.9

    WB1000SQ

    6-30*2

    8-22

    4-5

    φ400

    600*2

    3*2*1.9

    WB1200SQ

    6-37*2

    8-22

    6-10

    φ450

    650*2

    3.4*2.2*2.2

    WB1400SQ

    6-45*2

    8-24

    8-12

    φ520

    750*2

    4*3*2.4

    WB1600SQ

    6-55*2

    8-24

    10-18

    φ560

    750*2

    5*3*2.4

    WB1900SQ

    6-75*2

    6-20

    14-22

    φ650

    800*2

    6*3.5*2.5

    WB2200SQ

    6-110*2

    6-20

    18-26

    φ750

    850*2

    7.5*4*4.5
