『生产能力』:5-100t/h
『产品别名』:复合破,立式多级粉碎机,立式复合破碎机
『应用领域』:选矿、煤炭、建材、化工、耐火材料、冶金、水泥、玻璃、陶瓷、电力等行业中的二级或三级破碎。
『产品概要』:复合式破碎机简称复合破,又称立式破碎机,是破碎生产线和制砂生产线中常用设备之一,目前已在机制建筑砂、石料以及各种冶金矿渣的破碎中得到普遍使用,具有生产能力大、破碎效率高、粉碎比大、磨蚀量小、能耗低、密封性好、运转平稳、维护方便等突出优点。
产品介绍
复合式破碎机简称复合破,该机是我公司生产的一种多层立式锤破被广泛适用于水泥厂的生料、熟料细碎作业,同时也可用于白云石、焦宝石、铅锌矿、蛇纹石、高炉渣、煤矸石、磷矿石等中等硬度物料的细碎作业,特别适用于硬质石灰岩、白云岩、花岗岩、玄武岩等人工造砂或高速公路路面石料的加工破碎。在产品特点上由于该机采用篦板的设计、钢性硬挤压破碎,使得细碎效率大大提高相对同等规模的传统工艺节省%40左右,产出高产30%左右,运营维护费用也低于传统规模,投资相当划算。
工作原理

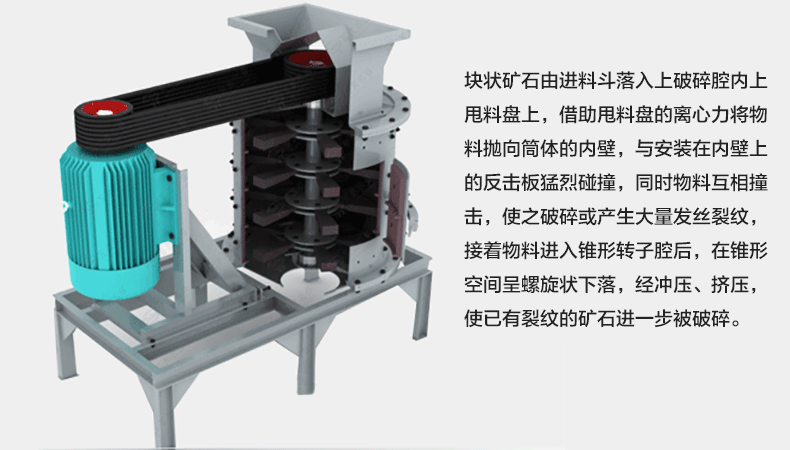

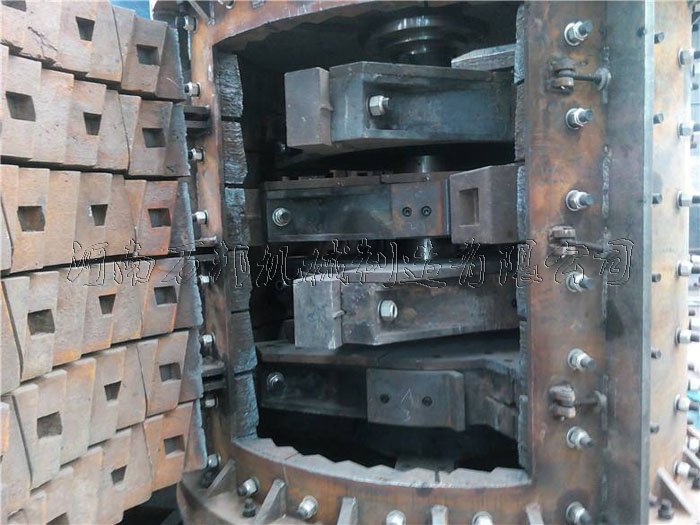

块状矿石由进料斗落入上破碎腔内上甩料盘上,借助甩料盘的离心力将物料抛向筒体的内壁,与安装在内壁上的反击板猛烈碰撞,同时物料互相撞击,使之破碎或产生大量发丝裂纹,接着物料进入锥形转子腔后,在锥形空间呈螺旋状下落,经冲压、挤压,使已有裂纹的矿石进一步被破碎。由于锥形转子与衬板间的斜度,促使较小的物料向下迁移,达到由大到小自动实现分级破碎。物料在锥形转子腔内受锤头的打击,高速运行块料再次与反击板碰撞、物料流相互碰撞使物料经打击、撞击、剪切、挤压面粉碎,从而提高破碎效率。
技术参数
型号 | 800 | 1000 | 1250 | 1500 | 1750 | |
转子直径 (mm) | 650 | 800 | 1000 | 1250 | 1560 | |
筒体高度(mm) | 800 | 850 | 850 | 1000 | 1410 | |
主轴转速 (r/min) | 1350 | 970 | 740 | 650 | 600 | |
进料粒度(mm) | 50 | 70 | 100 | 100 | 100 | |
出料粒度 (mm) | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | |
处理量 (t/h) | 5-15 | 10-30 | 20-60 | 30-80 | 40-100 | |
电动机 | 功率(kw) | 30 | 55 | 75 | 110 | 132 |
转速 | 1440 | 1440 | 750 | 750 | 750 | |
外形尺寸(L×W×H)(mm) | 2200×860×1980 | 2700×1160×2000 | 2800×1400×2730 | 3100×1900×2300 | 3350×2100×2800 | |
总重量 (t) | 2.3 | 4.5 | 9.73 | 18.1 | 26.61 |
型号 | 进料粒度(mm) | 出料粒度(mm) | 处理量(t/h) |
800 | 50 | 0-5 | 5-15 |
1000 | 70 | 0-5 | 10-30 |
1250 | 100 | 0-5 | 20-60 |
1500 | 100 | 0-5 | 30-80 |
1750 | 100 | 0-5 | 40-100 |
